  JD型检漏继电器


  -.概述


  JD型检漏继电器是专门为低压配电屏配套而研制的产品。本装置既可以单独使用,也可以与KDJ型低压选漏装置配套使用。单独使用时为快速检漏继电器,动作时间≤30MS(1KQ接地时),与选漏装置配套使用时延时300MS动作。装置分1140V、660V、380V、127V四个电压等级。本装置适用于井下矿用-般型柜体或地面低压柜中性点不接地系统。


  技术指标


  漏电动作电阻值


  1140V 20KQ士20%


  660V 11KQ土20%


  380V 7 KQ士20%


  127V 2 KQ土20%


  动作时间:不延时:1140V、660V、380V、127V≤30MS(1K2接地时)


  延时:1140V、660V、380V、127V 300~400MS(1KQ接地时)


  (二)KDJ型低压选漏装置


  技术指标


  漏电动作电阻值


  660V 11K0土20%


  380V 7 KQ土20%


  127V 2 K0土20%


  漏电闭锁动作电阻值


  660V 22KQ土20%


  380V 13KQ土20%


  127V 4K0土20%


  动作时间


  660V


  380V≤30MS(1KQ接地时)


  127V


  适用电网每相对地电容0~1UF


  控制电源


  220V,127V 50HZ


  检漏继电器及选漏装置的试验


  1:检漏继电器的试验:.


  A:检漏继电器只是用于中性点不接地系统电网,中性点接地电网需加隔离变压器隔离;


  B:每个电网只允许安装一台检漏继电器,如电网中安装有其它类型检漏继电器则会造成装置误


  动或不能正常工作;


  C:装置主接地极和辅助接地极接地完好。


  2:选漏装置的试验:


  A:选漏装置的试验需与检漏装置配合,即电网中安装有我公司配套的检漏继电器:


  B:选漏装置地线与检漏装置地线相连;


  C:选漏装置接线正确无误,尤其是电网三根电线和互感器信号线接线无误;


  D:检漏装置需打在延时档;


  F:按试验按钮,本装置动作,其他支路装置不动,检漏继电器不动作。

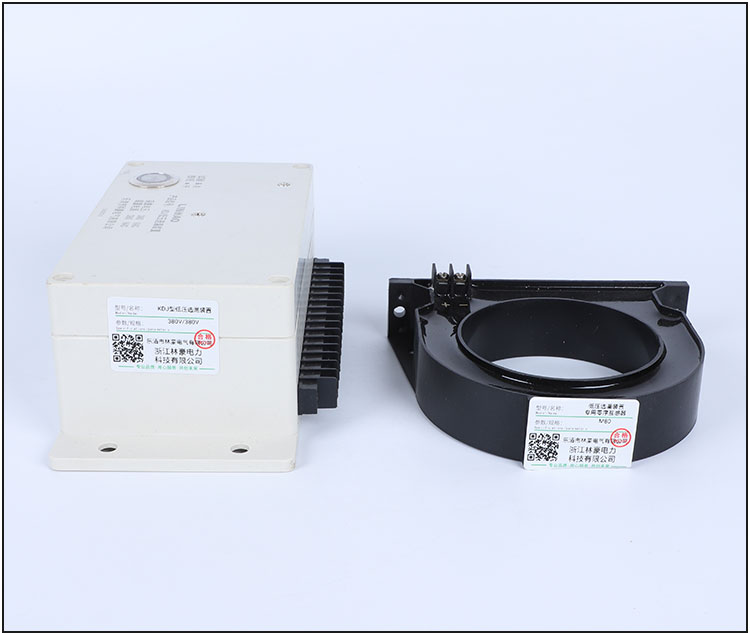

  KDJ型低压选漏装置


  一.概述


  KDJ型低压选漏是为中性点不接地系统低压配电屏选装低压选漏而设计的产品。可与JD型检漏继


  电器配套组成低压电网选择性漏电保护系统。是专利产品,体积小、功能齐全(有选漏和漏电闭


  锁功能),便于安装。


  本装置只有一个组件盒和一只电流互感器,占用空间少。


  控制电源为变压器,电压等级为127、220、380、660VAC,出线以16接插件为主,装置包含组件


  盒、零序电流互感器、带16插头接线把,盒子上装有指示灯、红色小按钮S1和三线端子,两线为

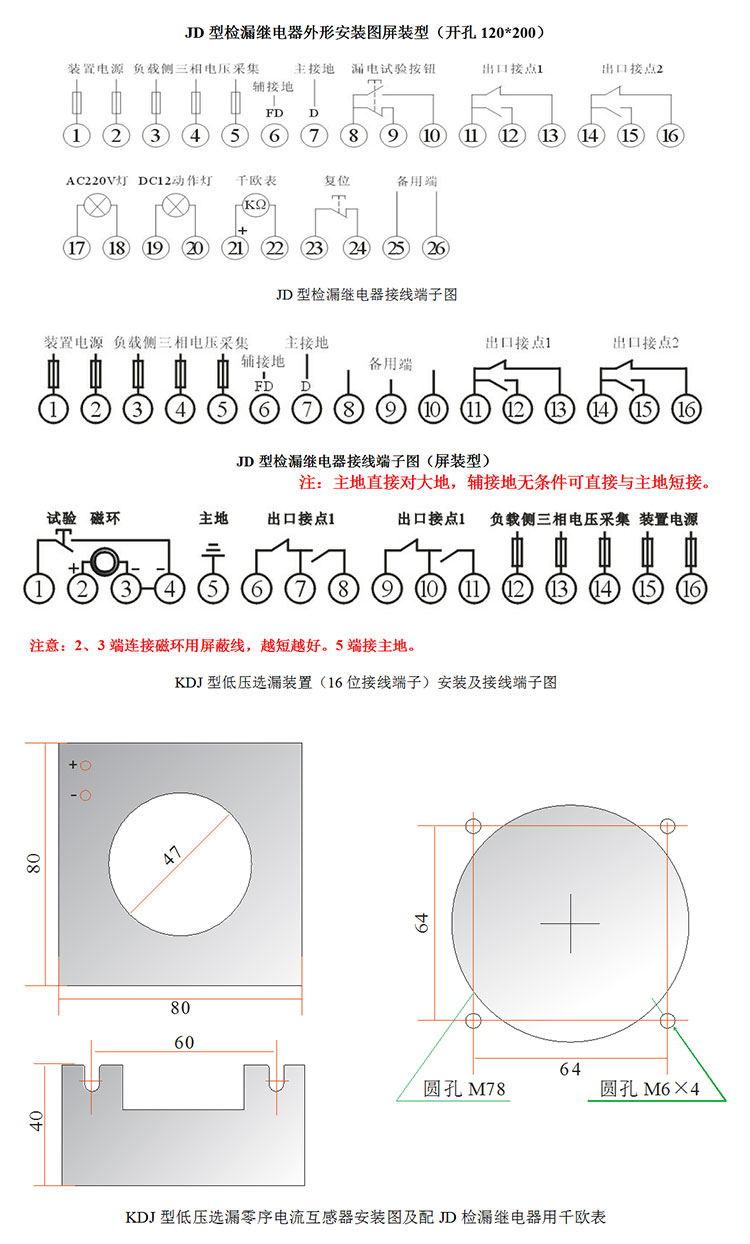

  外接指示灯,-线为外接试验按钮(外接试验按另.-线接大地);A型如有特殊要求也可用其他端


  子;


  二.技术指标


  漏电动作电阻值


  660V 11K∩土20%


  380V 7 Kn土20%


  127V 2 KQ土20%


  漏电闭锁动作电阻值


  660V 22KQ土20%


  380V 13KQ士20%


  127V 4KQ士20%


  动作时间


  660V


  380V≤30MS(1KQ接地时)


  127V


  适用电网每相对地电容


  0~1UF


  控制电源


  220V,127V 50HZ
